聚脲施工，作为一项专业性强、技术门槛高的现场成型涂装工艺，其最终防护效果不仅取决于聚脲材料本身的优异性能，更严格依赖于科学、规范的施工流程与精细化的过程控制。一个完整的聚脲喷涂工程，是一个集基材处理、设备调试、规范喷涂、质量检测于一体的系统工程，任何环节的疏忽都可能导致防护层失效。本文将系统阐述聚脲施工的标准工艺流程及其核心控制要点。
一、 施工前准备：基材处理是成功的基石
聚脲涂层与基材的附着强度是整个防护体系的生命线。因此，施工前的基材处理是重中之重，必须达到标准要求。对于混凝土基材，表面必须坚固、干燥、平整。关键步骤包括：彻底清除表面浮浆、油污、脱模剂等污染物；采用喷砂、铣刨或打磨等方式打开混凝土毛孔，提供足够的粗糙度（通常要求达到CSP 3-CSP 5或SP 3）；修补大的孔洞、裂缝，并用聚合物修补砂浆找平；最后使用大功率工业吸尘器清除所有灰尘。处理后的混凝土表面应达到“坚实、洁净、粗糙、干燥”的状态。对于钢材基材，则必须进行喷砂除锈，达到Sa 2.5级标准，表面粗糙度达到40-70微米，并在规定时间内（通常4-8小时，取决于环境）涂装配套的防锈底漆，以防二次生锈。
二、 设备与材料准备：精准是效率的前提
聚脲喷涂采用专用的高温高压撞击混合设备。施工前，必须对设备进行彻底检查和调试，确保A（树脂）、B（异氰酸酯）两组分的输送比例精确（通常为1:1体积比）、加热温度稳定（一般设定在65℃-75℃）、喷枪雾化效果良好。材料需提前在施工环境中恒温储存至少24小时，以确保其流动性一致。正式喷涂前，必须进行“试喷”或制作“样片”，检查混合是否均匀、固化是否正常、涂层表观及力学性能是否达标。这个过程是验证设备状态、材料匹配性和环境适应性的关键，不可或缺。

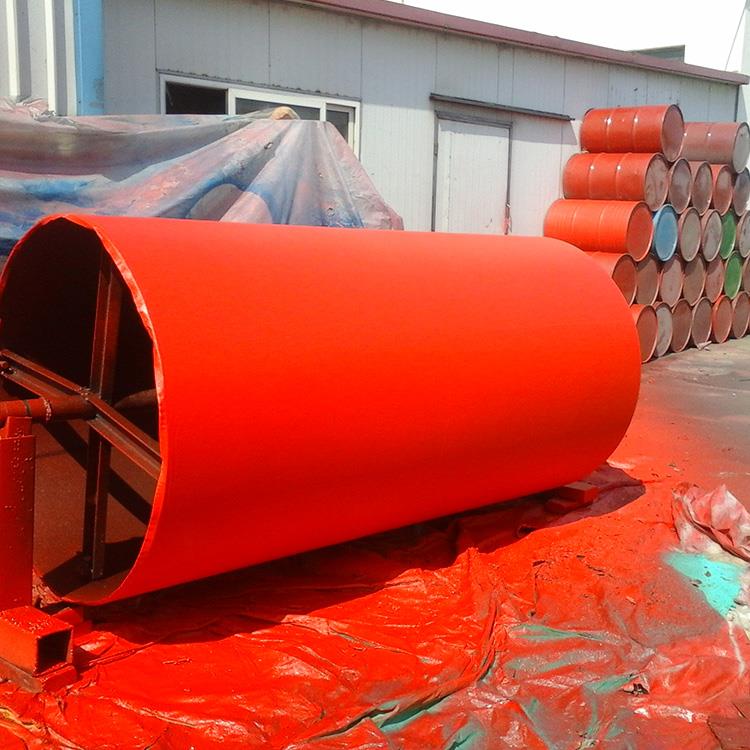

三、 喷涂施工过程：技艺与纪律的结合
正式喷涂是聚脲施工的核心环节，需由经验丰富的专业喷手操作。核心要点包括：1. 参数控制：严格保持设备压力、温度等参数稳定，确保材料在喷枪内瞬间均匀混合。2. 喷涂手法：喷枪需垂直于基材表面，保持恒定距离（通常30-50厘米）和稳定的移动速度，采用“十字交叉法”进行喷涂，即第一遍沿一个方向，第二遍沿垂直方向，以确保涂层厚度均匀、无漏涂。3. 厚度管理：聚脲涂层通常要求一次喷涂达到设计厚度（如1.5mm、2.0mm），严禁多次薄涂。需使用湿膜测厚仪在喷涂过程中实时监测，确保达标。4. 搭接处理：两次喷涂区域需有至少50mm的搭接，并在前一道涂层尚未完全固化（处于凝胶状态）时进行搭接，以实现层间无缝融合。
四、 收尾、检测与成品保护
喷涂完成后，需对边缘、收口等细节部位进行修整处理。涂层在完全固化后（通常24小时后），需进行全面的质量检测，包括：外观检查（是否平整、连续、无气泡、针孔）、厚度检测（使用干膜测厚仪，符合设计要求）、附着力测试（拉拔法）以及可能的电火花针孔检测。施工完成后，在涂层完全达到最终强度前（通常7天），需避免重物冲击和尖锐物划伤。
总结而言，聚脲施工绝非简单的“喷漆”作业，而是一门融合了材料科学、表面工程与精密操作的专业技术。其成功的关键在于将标准化的流程与精细化的现场控制紧密结合，通过严谨的基材处理、精准的设备操作、规范的喷涂技艺和严格的质量验证，最终将聚脲材料的理论性能完美转化为工程实体的长效防护能力。
