在现代工业防腐工程领域，聚脲防腐作为一种由异氰酸酯组分与氨基化合物组分通过专用设备高压喷涂反应生成的高性能弹性体材料，凭借其卓越的耐腐蚀性能、快速固化特性及环保优势，已成为石化设备、海洋工程、铁路运输等领域不可或缺的重防腐蚀解决方案。从港珠澳跨海大桥到大连湾海底隧道，从铁路矿石敞车到远海风电设施，这一"黑科技"材料在重大基础设施建设中发挥着不可替代的作用。本文将从材料特性、性能指标及工程应用三个维度，深度剖析这一核心防腐技术。
一、科学的反应成型与防腐机理
聚脲防腐技术的核心在于其独特的反应成型原理与多重防腐机制。采用专用体积比VA:VB=1:1的双组分高压喷涂设备，通过高温、高压、对冲撞击式混合工艺，使A组分（异氰酸酯）与R组分（氨基化合物）在喷枪混合室中高压撞击混合后高速喷出，5至10秒后涂层完全固化。这种快速固化特性使得涂层在到达基层时几乎已近凝胶，有效避免了流挂和厚度不均问题。
在防腐机理方面，聚脲涂层主要通过物理屏蔽、化学钝化和电化学防护三重机制发挥作用。物理屏蔽层由高度致密的氢键网络和微相分离结构构成，能显著延缓水分子、氧气和氯离子等腐蚀介质的渗透。研究表明，聚天门冬氨酸酯聚脲主链所含脲键与支链中的酯基形成的氢键网络，可有效延缓盐雾渗透，微相分离结构则增强涂层的冲击吸能能力。此外，通过引入稀土元素（如Ce、La）掺杂，可在钢铁表面形成稳定的钝化膜，抑制金属阳极反应，同时阻止Cl⁻等腐蚀性离子渗透至金属表面。
二、突破性的技术性能指标
聚脲防腐涂层的性能优势首先体现在良好的力学与防腐性能上。实验室测试表明，聚脲涂层的耐磨性能是普通聚氨酯弹性体的10倍以上，是碳钢的20倍左右；在碳钢表面的附着力可达14 MPa。与传统的无机硅酸锌涂层相比，聚脲涂层在断裂伸长率、拉伸强度和撕裂强度等力学性能方面具有独特优势，在耐酸性、耐盐雾性等关键技术指标方面远高于传统涂层。
在海洋防腐领域，通过纳米材料复合改性的聚天门冬氨酸酯聚脲展现出更优异的性能。引入质量分数1%~3%的氧化石墨烯（GO）可使涂层电化学阻抗低频模值提高1~2个数量级，盐雾试验寿命延长30%以上。Ce/La共掺杂TiO₂的聚脲涂层在3.5%NaCl溶液中可长期维持低频模值在10⁷~10⁸Ω·cm²水平，远高于未掺杂体系。
在耐老化方面，聚脲材料展现出惊人寿命。聚脲的主要结构是碳和氮结合成的脲键，分解温度峰值达260℃，高于聚氨酯的241℃，因而耐热老化和耐湿老化性能均优于聚氨酯材料。有效防护年限可达上百年，远超传统涂料3至5年的维护周期。
三、广泛的工程应用领域
在重大基础设施建设中，聚脲防腐发挥着不可替代的作用。铁路矿石敞车因运输铁矿石颗粒，长期面临磨损和腐蚀双重挑战。基于聚脲弹性体材料卓越的耐磨、耐冲击及耐腐蚀性能，某铁路矿石敞车项目采用聚脲防腐方案，经过近5年运用考验，涂层未出现开裂、起皮、剥离等质量问题，累计生产达800多辆。
在海洋工程领域，聚天门冬氨酸酯聚脲已在海洋平台、舰船舰艇、海底管线及沿海桥梁等钢结构设施中得到应用。大连湾海底隧道作为中国北方第一条跨海隧道，所处的海洋氯化物与冻融环境对防腐材料要求极高，采用聚脲防水防腐方案后达到预期效果。
在国防安全领域，聚脲防腐涂层的抗冲击性和吸收爆炸能量的能力得到充分利用。聚脲作为军事装备涂料，能随环境温度变化收缩膨胀形成防潮密封，喷涂于军事建筑可最大限度减少炸弹爆炸造成的损害。
四、严格的施工质量控制
俗话说"三分材料，七分施工"，对于聚脲防腐工程尤其如此。表面处理是聚脲材料涂装工艺中的关键环节，喷砂处理需达到ISO 8501-1中规定的Sa 2½级，粗糙度达到75100μm。钢材表面的锐边需打磨成≥R2的圆角，焊缝气孔、咬边等缺陷须全部修复。喷砂后的钢铁表面应于4h内喷涂打底涂层，间隔时间越短越好，打底涂层干膜厚度控制在3050μm。

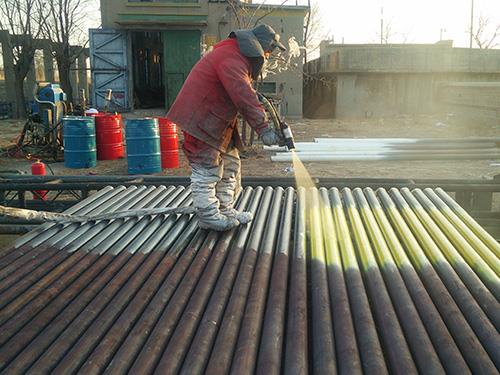

聚脲材料采用专用喷涂机喷涂，喷涂过程中应及时检查厚度，发现厚度不够的地方应在6h内及时补喷。为避免漏涂点，应进行电火花检测，涂层附着力要求达到10MPa以上。
